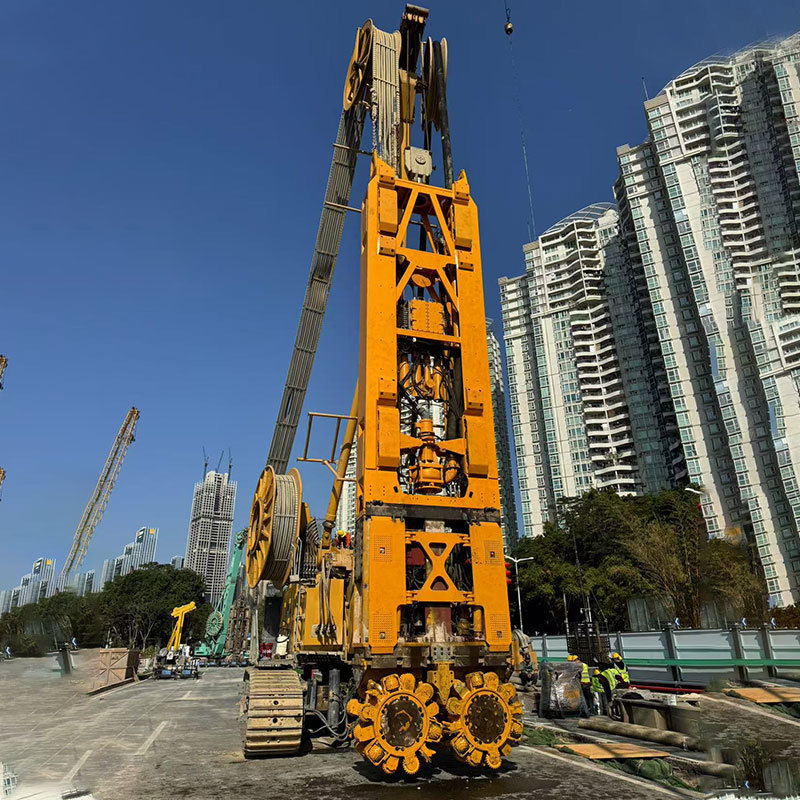

ডায়াফ্রাম ওয়াল গ্র্যাব ট্রেঞ্চ কাটার মেশিন স্ফেরিকাল হবস হাইড্রোমিল

গোলাকার হাবের উপকারিতা:

1.কঠিন পাথরের স্তরগুলিতে হাইড্রোমিল কাটার নির্মাণ ব্যয় উল্লেখযোগ্যভাবে হ্রাস করে, প্রকল্পের সময়কাল সংক্ষিপ্ত করে।

2. কোন প্রি-কাটিং গর্ত প্রয়োজন, নির্মাণ সরঞ্জাম সরলীকৃত.

3. হাব-দন্ত হাইড্রোমিল হুইল দীর্ঘমেয়াদী অবিচ্ছিন্ন অপারেশন (১০০ ঘন্টা পর্যন্ত) সক্ষম করে, হাইড্রোমিল লিফটগুলির সংখ্যা হ্রাস করে, কার্যকরভাবে নির্মাণের সময় বাড়ায়,এবং শ্রমের প্রয়োজনীয়তা সরলীকরণ.

4. গিয়ারবক্সের ন্যূনতম প্রভাব সহ স্থিতিশীল হাইড্রোমিল মডিউল অপারেশন, রক্ষণাবেক্ষণের সময় এবং ব্যয় হ্রাস করে।

5. নিম্ন স্থল ব্যাঘাত, এটি বিল্ডিং কাছাকাছি নির্মাণের জন্য উপযুক্ত করে তোলে.

6. কঠিন পাথরের স্তরগুলিতে হাইড্রোমিল কাটার প্রতিশোধের ক্ষমতা বাড়ায়।

7খাঁজটির উল্লম্ব নির্ভুলতা 1‰ এর মধ্যে নিয়ন্ত্রণ করা যায়।

8. ২০% এরও বেশি জ্বালানী সাশ্রয় করে (বর্তমানে একটি CAT C18 ইঞ্জিনের সাথে গড় ৭৩ লিটার / ঘন্টা), এটিকে আরও শক্তি দক্ষ এবং পরিবেশ বান্ধব করে তোলে।

চাকা কাটা--গিয়ারবক্স এবং কাটা চাকা

যদি গোলাকার হাবটি কার্যকর হতে হয়, তবে এটি পর্যাপ্ত downforce প্রয়োগ করতে হবে। একটি একক হাবের জন্য কমপক্ষে 5 টন downforce প্রয়োজন। উদাহরণস্বরূপ 1200 মিমি বেধের চাকাটি নেওয়া,একটি চাকা সেট মোট 54 hobs আছে. , গড় এক তৃতীয়াংশ, অর্থাৎ 18 টি হাব, পাথর ভাঙ্গার জন্য জড়িত এবং মোট চাপের প্রয়োজন কমপক্ষে 90 টন। একটি একক গিয়ারবক্সকে 45 টন চাপ সহ্য করতে হবে,যার জন্য গিয়ারবক্সের পর্যাপ্ত রেডিয়াল লোড বহন ক্ষমতা থাকতে হবে. উপরন্তু, হাব একটি রোলিং রক-ব্রেকার, যা খুব বেশি টর্ক প্রয়োজন হয় না। নিরাপত্তার কারণে, গিয়ারবক্স টর্ক 150KNm হতে ডিজাইন করা হয়েছে;আউটপুট শেষ একটি কোপযুক্ত ষড়ভুজ গঠন গ্রহণ, যা কাটার চাকার দ্রুত ইনস্টলেশন এবং অপসারণের অনুমতি দেয়।

গ্লোবাল হোবে দুটি প্রধান ধরণের স্থির কাটিয়া সরঞ্জাম রয়েছে, একটি হ'ল সাইড হাইড্রোমিল এবং অন্যটি মূল কাটিয়া হাইড্রোমিল। তিনটি সাইড হাইড্রোমিল ডিজাইন করা হয়েছে,এবং প্রতিটি ট্র্যাজেক্টরি লাইনে দুটি প্রধান কাটা হাইড্রোমিল. এছাড়াও একটি ফ্লেপার দাঁত রয়েছে, যা একটি রোলার কাঠামোর আকারে ডিজাইন করা হয়েছে। কাঠামোটি সহজ এবং ব্যবহারিক, এবং এটির চেয়ে ভাল শক্তি প্রতিরোধের রয়েছেঐতিহ্যবাহী মেশিন. কাঠামোঐতিহ্যবাহী মেশিনফ্লেপার দাঁত ভারী এবং শক্তি দুর্বল, যা পোশাক ব্লক এবং গাইড রিং দ্রুত পরা হতে হবে।

মডিউল পরামিতি SC-135 এর সাথে

এক্সসিএমজি 120 এর সাথে মডিউল পরামিতি
