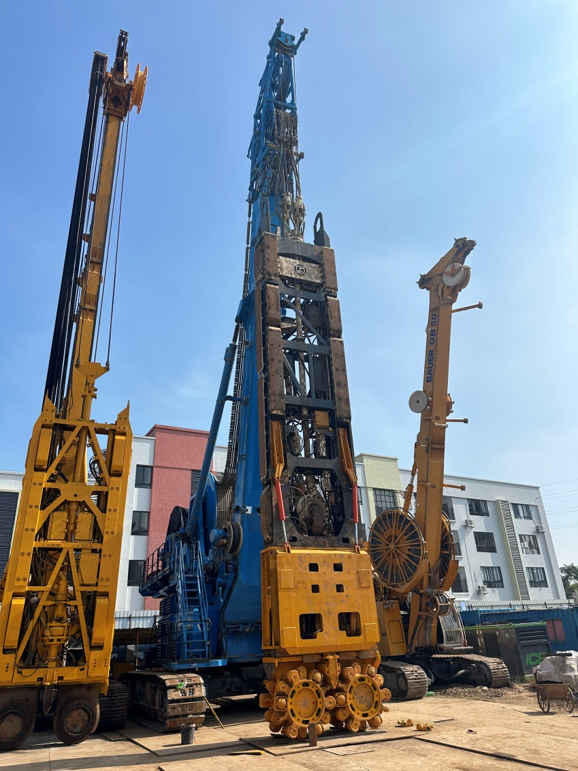

মাল্টি ফাংশন ট্রেনচিং মেশিন ডায়াফ্রাগম ওয়াল গ্রিপ ট্রেনচ কাটার মেশিন

কাটিং হুইলের সংক্ষিপ্ত বিবরণ: গিয়ারবক্স এবং গোলাকার হব

সর্বোত্তম পারফরম্যান্সের জন্য, একটি গোলাকার হবের পর্যাপ্ত ডাউনফোর্স তৈরি করতে হবে, যেখানে প্রতিটি হবের জন্য কমপক্ষে 5 টন প্রয়োজন। 1200 মিমি পুরুত্বের একটি চাকা বিবেচনা করে, এতে মোট 54টি হব রয়েছে। সাধারণত, এদের এক-তৃতীয়াংশ—প্রায় 18টি হব—সক্রিয়ভাবে শিলা ভাঙার কাজে নিযুক্ত থাকে, যার জন্য কমপক্ষে 90 টনের মোট চাপের প্রয়োজন। প্রতিটি গিয়ারবক্সকে অবশ্যই 45 টন চাপ সমর্থন করতে হবে, যা শক্তিশালী রেডিয়াল লোড-বহন করার ক্ষমতার প্রয়োজনীয়তা তুলে ধরে।

হব একটি ঘূর্ণায়মান শিলা-ভাঙার যন্ত্র হিসেবে কাজ করে, যার মানে এটি উচ্চ টর্কের দাবি করে না। নিরাপত্তা বিবেচনা করে, গিয়ারবক্সটি 150 kNm টর্ক রেটিং সহ ডিজাইন করা হয়েছে। আউটপুট প্রান্তে একটি টেপারযুক্ত ষড়ভুজ ডিজাইন রয়েছে, যা কাটিং হুইলের দ্রুত স্থাপন এবং অপসারণের সুবিধা দেয়।

গোলাকার হব দুটি প্রধান ধরনের ফিক্সড কাটিং টুল ব্যবহার করে: সাইড হাইড্রোমিল এবং প্রধান কাটিং হাইড্রোমিল। প্রতিটি ট্র্যাজেক্টোরি লাইনে তিনটি সাইড হাইড্রোমিল এবং দুটি প্রধান কাটিং হাইড্রোমিল অন্তর্ভুক্ত থাকে। এছাড়াও, ডিজাইনটিতে একটি ফ্ল্যাপার দাঁত একটি রোলার কাঠামোতে অন্তর্ভুক্ত করা হয়েছে, যা সহজ এবং কার্যকরী। এই উদ্ভাবনী ডিজাইনটি ঐতিহ্যবাহী মেশিনগুলির তুলনায় উচ্চতর শক্তি প্রতিরোধ ক্ষমতা প্রদান করে, যেখানে ভারী ফ্ল্যাপার দাঁতের কাঠামো প্রায়শই পরিধান ব্লক এবং গাইড রিংগুলির দ্রুত ক্ষয় ঘটায়।
